Modularer RF-Generator RFG-M
RF-Generatoren

Modularer Radiofrequenz-Generator RFG-M

Springen zu: Komponenten Download Weitere Informationen

Modularer Radiofrequenz-Generator zur Versorgung von kapazitiven Lasten wie Ionenleitern und Ionenfallen sowie Quadrupol-Massenspektrometern
Der modulare Radiofrequenz-Generator in einem elektromagnetisch abgedichteten 19"-Gehäuse eignet sich zur Versorgung von kapazitiven Lasten, insbesondere von Ionenleitern und Ionenfallen sowie Quadrupol-Massenspektrometern.

Der Generator produziert zwei um 180° phasenverschobene sinusförmige Ausgangsspannungen im Megahertz-Bereich, mit denen die angeschlossene Last exakt symmetrisch versorgt werden kann. Die Symmetrie der Ausgangsspannung kann manuell durch einen Drehkondensator eingestellt werden.

Die Frequenz der Ausgangsspannung wird nach Kundenangaben fest eingestellt, kann aber durch den Wechsel der austauschbaren RF-Endstufe leicht geändert werden. Die Amplitude der Ausgangsspannungen ist manuell regelbar oder durch eine 10 V–Schnittstelle fernsteuerbar.

Zur Steuerung der DC-Offsets der Ausgangsspannungen stehen zwei BNC-Eingänge zur Verfügung. Durch die unabhängige Einstellung der DC-Offsets kann ein angeschlossener Multipol als Massenfilter betrieben sowie das Potential auf seiner Achse variiert werden.

Das Gerät ist standardmäßig mit einem Modul zur Präzisionsmessung der Ausgangsspannung und ihrer Symmetrie ausgestattet. Es besitzt zwei Analoganzeigen und zwei Analogausgänge. Über diese 10 V–Schnittstellen kann die Amplitude der Ausgangsspannungen überwacht werden oder es kann eine Computer-Regelschleife aufgebaut werden.
Eigenschaften:
Frequenzen Auswechselbar, 0,1–10 MHz
Ausgangs­leistung 50 W
Amplitude der Ausgangs­spannung 0–500 V typ.

#Komponenten (siehe Menü linksam Seitenanfang)

Grundgerät

Grundgerät RFG-B (Modularer Radiofrequenz-Generator RFG-M)
RFG-B

RF-Endstufen

RF-Endstufe 0,5MHz (Modularer Radiofrequenz-Generator RFG-M)
RFG-M-0.5MHz
RF-Endstufe 1,0MHz (Modularer Radiofrequenz-Generator RFG-M)
RFG-M-1.0MHz
RF-Endstufe 2,0MHz (Modularer Radiofrequenz-Generator RFG-M)
RFG-M-2.0MHz
Allgemeine Informationen zu allen Endstufen: Siehe » RF-Endstufen
RF-Endstufen für weitere Frequenzen und Amplituden der Ausgangsspannungen sind auf Anfrage erhältlich.

Steuerung der Amplitude

HV Control (PSU30-5) (Modularer Radiofrequenz-Generator RFG-M)
PSU30-5

Amplituden- und Symmetriemessung

HV Monitor RMS2-2 (Modularer Radiofrequenz-Generator RFG-M)
RMS2-2

Netzteile

Netzteil-Modul PSU8+2-1 (Modularer Radiofrequenz-Generator RFG-M)
PSU8+2-1
Netzteil-Modul PSU±5±15-1 (Modularer Radiofrequenz-Generator RFG-M)
PSU±5±15-1

#Download

Bedienungsanleitung

Beschreibung-1.10.pdf Beschreibung-1.10.pdf, 1671 KB: Download der detaillierten Beschreibung
Ältere Versionen
Beschreibung-1.01.pdf Beschreibung-1.01.pdf, 1674 KB
Beschreibung-1.00.pdf Beschreibung-1.00.pdf, 1651 KB

Paper

Preprint.pdf Preprint.pdf, 647.7 KB: Vordruck des Papers Compact Radio-Frequency Power Supply for Ion and Particle Guides and Traps für Rev. Sci. Instrum.
Informationen zum Öffnen der verschiedenen Dateiformate finden Sie hier.

#Weitere Informationen

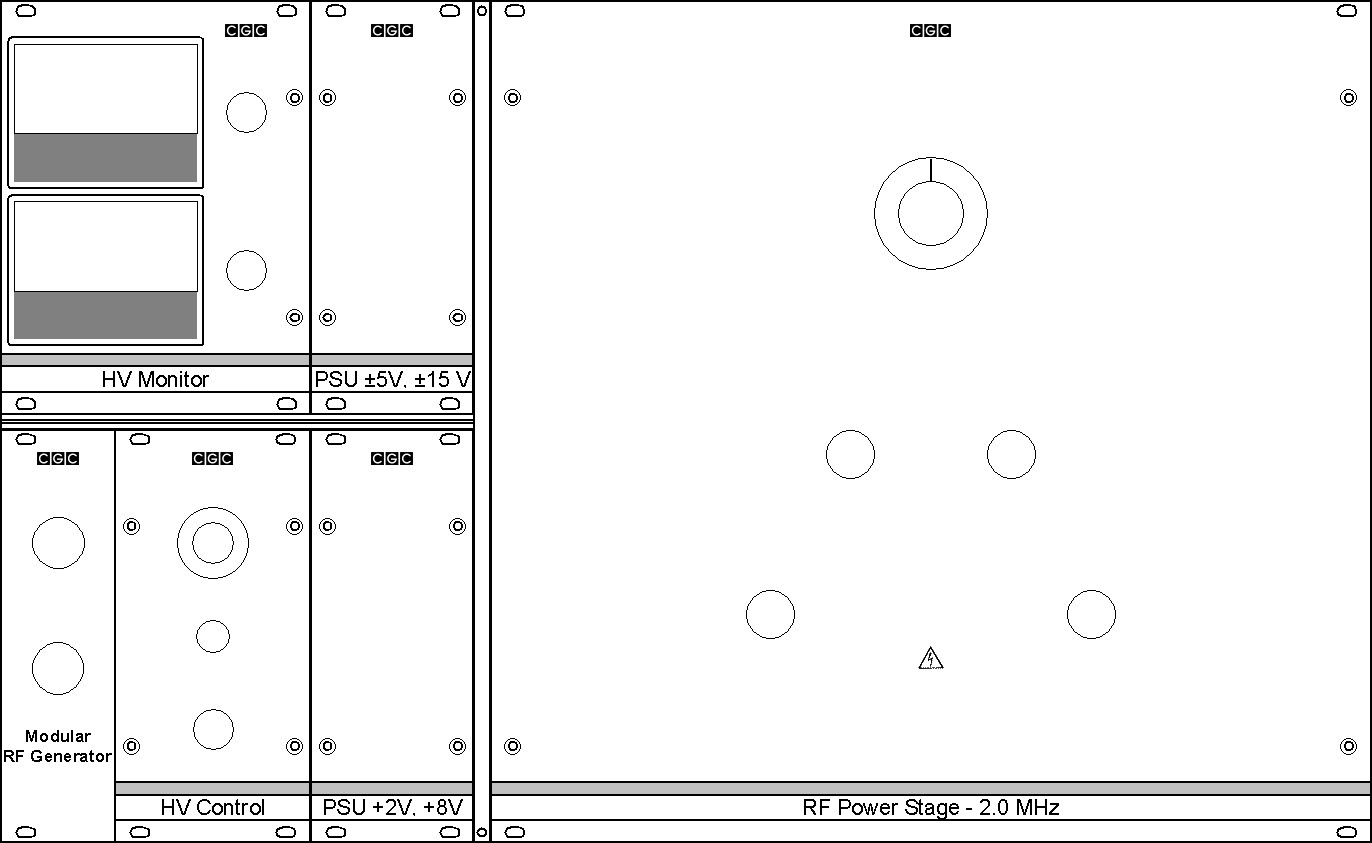

Anschlüsse und Bedienelemente an der Frontplatte

Frontplatte HV Monitor PSU ±5V, ±15V HV Control PSU +2V, +8V RF Power Stage
Frontplatte HV Monitor PSU ±5V, ±15V HV Control PSU +2V, +8V RF Power Stage

Lieferumfang

  • Grundgerät, standardmäßig ausgestattet mit:
  • Netzkabel (Kaltgeräte-Anschlusskabel, Länge: 1,8 m, Farbe: schwarz)
  • Ausgangskabel (2 Stk. Koaxialkabel mit geringer Kapazität, 50 Ω–MHV-Stecker, Länge 1,5 m *, Kapazität ca. 70 pF)
  • Montagematerial zur Befestigung in einem 19"-Schrank (2 Deckplatten zum Umbau des Grundgerätes für die 19"-Montage, 4 Stk. M6-Schrauben mit Unterlegscheiben und Käfigmuttern)
  • Künstliche Last zur Inbetriebnahme des Generators (2 Stk., Anschluss: MHV-Buchse, Kapazität: 50 pF *)
  • Satz von Hochspannungskondensatoren zur Abstimmung der Arbeitsfrequenz der RF-Endstufe (Kapazitäten: 10, 15, 22, 33 und 47 pF * — jeweils 2 Stück, maximale Spannung: 3 kV)
  • Ersatzsicherung 5×20 mm, T 1,25 A bzw. T 2,5 A
  • Bedienungsanleitung (s.o.)
* oder nach Kundenangaben
